Pobudzona do drgań struna podlega jednocześnie kilku rodzajom drgań prostych.

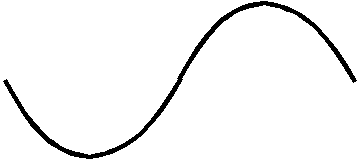

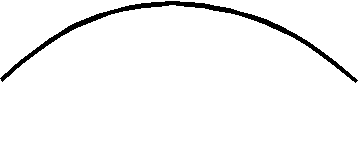

Przedstawione poniżej drgania, to tzw. fale stojące, czyli fale rozchodzące się w skończonym odcinku struny (przymocowanej na końcach). Powstają one wtedy, gdy ośrodek jest ograniczony i mogą następować odbicia fali biegnącej (w tym wypadku odbicia następują od punktów dociśnięcia struny do podłoża).



i następne mody drgań, czyli kolejne harmoniczne...

W celu uruchomienia animacji drgań struny (jeśli już zanikła) należy kliknąć "Odśwież" na pasku przeglądarki, lub (w IE) wcisnąć klawisz F5.

Przedstawione tu trzy mody drgań różnią się długością fali i częstotliwością drgań. Natomiast zbliżona jest ich amplituda.

Widać wyraźnie że fale stojące rozchodzące się strunach, to fale poprzeczne, ponieważ drgania odbywają się w poprzek struny. Są to więc inne fale niż te, które odpowiadają za rozchodzenie się dźwięku w powietrzu, czy wodzie, gdyż fale rozchodzące się w płynach są podłużne (patrz wstępny rozdział z działu akustyka) i biegnące - tzn. oddalające się od źródła na duże odległości.
